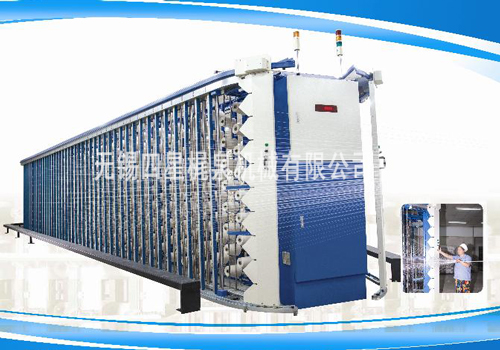

大V型循環筒子架

?筒子架形式

?

大V型循環式筒子架主要和整經短纖維的分批整經機配套使用。主要優點是架身短，架子與伸縮筘之間無導紗器，特別適應對摩擦敏感的某些短纖維，實現低張力水平高速運行，有利于減少紗線的張力差異和整經時的斷頭率；交錯的紗筒布置優化了空間利用，V 型內側可存放預備筒子架，便于工人操作，換筒時間短，減少整經時停車時間。該筒子架特別適應高速整經。

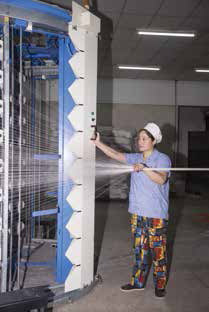

切紗裝置

切紗裝置可在換批時剪斷紗線。切紗裝置上裝有電動刀片，沿著筒子架移動就可在一個工序中切斷所有紗線。(專利技術)

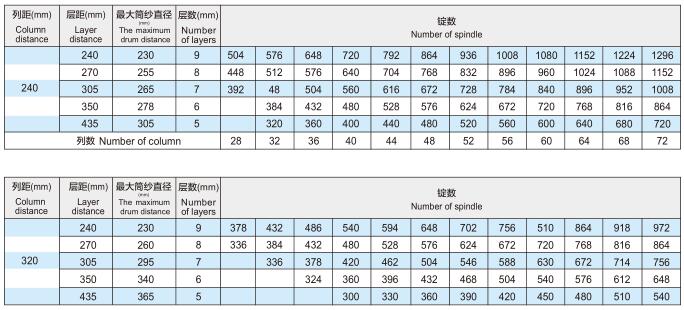

主要技術參數

?主要技術特征?

1、換筒方式：紗架內插上預備筒子后通過電動循環鏈傳動回轉集體換筒。

2、兩翼紗架排成 V 字型，采用外導紗方式引紗，中間無導向元件，使紗線自由狀態運行，無紗線的摩擦。

3、斷頭監控為：單錠無接觸光電式檢測，對低張力的細支紗也可進行準確檢測。

4、每錠每列設有斷頭顯示，電器箱上的顯示窗能準確顯示斷頭所在的左右列數和層數的位置，方便處理斷頭，提高生產效率。

5、具有頭份預覽功能。按預覽按鈕后整經，能顯示整經的總頭份數，可與工藝設定頭份總數比較，相符后才能整經運行。

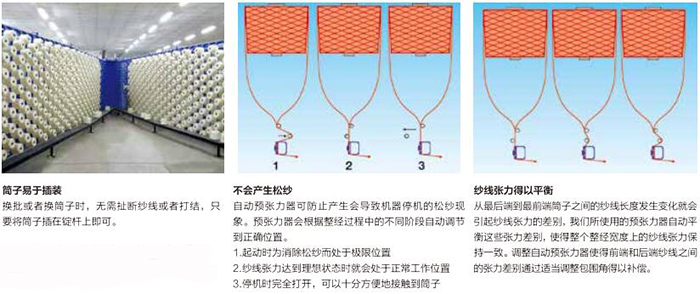

6、前后筒子架上經紗張力差異依靠預張力桿改變包圍角來縮小，將單紗張力差異縮小到極限。預張力桿另一個作用是在高速退繞停車重新開車時，能將小辮子解開，以利高速退繞。

7、每錠設有紗線夾持裝置，當起動和停車時，給紗施加柔和的制動，從而防止加減速時紗線的松馳。

8、紗線剪切電動式。

9、除塵裝置：間隙吹風。

10、紗架前裝有獨立控制箱。

保持經紗片全長和寬度上的經紗張力恒定

經紗質量

由于經紗牽引力低而且均勻，經紗運動自由，使得經紗質量出類拔萃。低張力使得紗線得到很好的保護，從而大大減少發生斷經的機會，對后續漿紗和織造過程的好處顯而易見。
